Descrizione

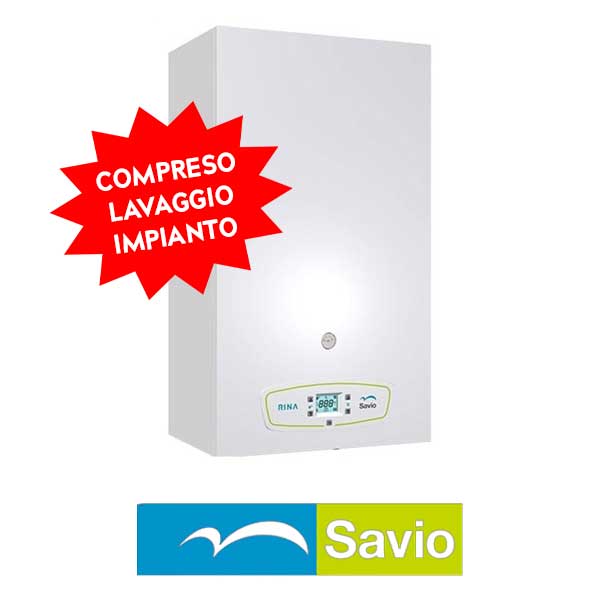

Rina è la nuova linea di caldaie murali Savio a condensazione, con ottime prestazioni.
Dispone di scambiatore a condensazione in acciaio inox con funzione autopulente, ha un pannello di controllo digitale intuitivo, è disponibile nelle potenze 25, 30 e 35 kW, è certificata per funzionare fino al 20% di idrogeno, ha dimensioni compatte (700x400x268 mm).
Caratteristiche principali
Il suo punto di forza è la tecnologia Gas Adaptive, che riesce a minimizzare i consumi e ottimizzare l’efficienza: attraverso questo sistema, la caldaia rileva automaticamente le caratteristiche del gas e si adatta per massimizzare il livello di efficienza, riducendo così consumi ed emissioni.
- H2 Ready / 20% idrogeno
- Effettuazione di analisi di combustione automatica del gas
- Un unico modello per METANO e GPL
- Modulazione 1:5
- Bruciatore a premiscelazione totale, realizzato in acciaio INOX (NOx Classe 6)
- Vaso di espansione da 7 litri
- Circolatore modulante a basso consumo energetico
- Pannello di controllo digitale con display retroilluminato
- Predisposizione per termostato modulante/comando remoto e sonda esterna
- Installabile in ambienti parzialmente protetti fino a -5°C

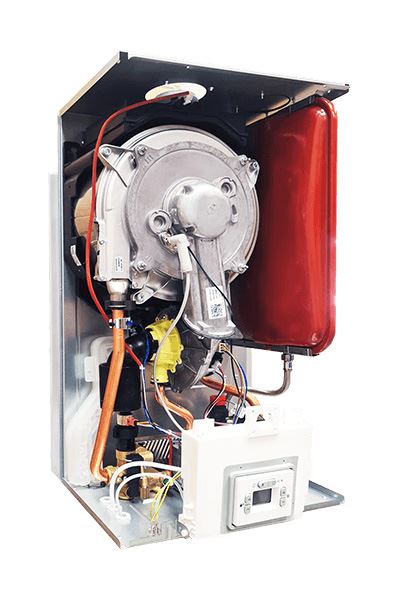

Scambiatore di calore primario in acciao INOX
Lo scambiatore di calore primario è costituito da:
- Una mono spirale compatta, di ampia sezione, ovale, realizzato con tecnologia autopulente
- Circuito fumi brevettato ad alta efficienza
- Singola camera di combustione che consente la totale pulizia dello scambiatore
- Cassa fumi in materiale composito ad alte prestazioni
Il flusso dell’acqua è uniformemente distribuito e garantisce uno scambio termico omogeneo. Le perdite di carico sono ridotte grazie all’ampia sezione. La facilità di pulizia e la robustezza di questo scambiatore sono due dei principali vantaggi del prodotto, poiché ne consentono l’utilizzo sia in nuove installazioni che in impianti più vecchi, nel caso di ristrutturazione.

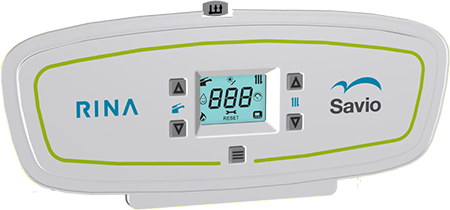

Funzionalità del pannello comandi
- Selezione estate/inverno/off
- Regolatore temperatura riscaldamento
- Regolatore temperatura sanitaria
- Visualizzazione temperatura sanitaria e riscaldamento da display
- Visualizzazione diagnostica guasti e stato di blocco
Termoregolazione
Per ottenere la classe A+ è necessario collegare alla caldaia un termostato modulante più una sonda esterna, che modula la temperatura dell’acqua di riscaldamento in funzione della temperatura esterna ed interna garantendo il massimo comfort e ottimizzando i consumi.
Dati tecnici
- Portata termica nominale riscaldamento/sanitario kW 21,0/26,0
- Portata termica minima riscaldamento/sanitario kW 2,6/2,6
- Potenza utile massima riscaldamento/sanitario 60°/80°C * kW 20,7/25,6
- Potenza utile minima riscaldamento/sanitario 60°/80°C * kW 2,4/2,4
- Potenza utile massima riscaldamento/sanitario 30°/50°C ** kW 22,6/28,0
- Potenza utile minima riscaldamento/sanitario 30°/50°C ** kW 2,7/2,7
- Quantità di condensa a Q.nom. 30°/50°C (in riscaldamento) ** l/h 4,2
- Quantità di condensa a Q.min. 30°/50°C (in riscaldamento) ** l/h 0,4
- pH della condensa 4,0
- Rendim. nom. 60°/80°C * % 98,58
- Rendim. min. 60°/80°C * % 93,5
- Rendim. nom. 30°/50°C ** % 107,8
- Rendim. min. 30°/50°C ** % 105,6
- Rendim. al 30 % del carico ** % 109,75
- Rendimento energetico ηs % 94
- Perdite termiche al camino con bruciatore in funzione Pf (%) 1,1
- Perdite termiche al camino con bruciatore spento ΔT 50°C Pfbs (%) 0,2
- Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione Pd (%) 0,3
- Classe NOx 6
- NOx ponderato [Hs] *** mg/kWh 28
- Temperatura minima/massima riscaldamento **** °C 25 / 80
- Pressione minima/massima riscaldamento bar 3
- Prevalenza disponibile riscaldamento (a 1000 l/h) mbar 410
- Capacità del vaso espansione l 7
- Temperatura minima/massima sanitario °C 33/55
- Pressione minima/massima sanitario bar 0,3 / 10
- Portata massima (ΔT=25 K) / (ΔT=35 K) l/min 14,9/10,4
- Portata sanitari specifica (ΔT=30 K) ***** l/min 12,5
- Tensione/Potenza alla portata termica nominale V~/ W 230/94
- Potenza alla portata termica minima W 12
- Potenza a riposo (stand-by) W 3
- Grado di protezione IPX5D
- Temperatura dei fumi minima/massima # 36/76
- Portata massica fumi minima/massima # kg/sec 0,0013/0,0120
- Portata massica aria minima/massima # kg/sec 0,0012/0,0116
- Lungh. max scarico fumi coassiale (Ø 60/100 mm / Ø 80/125 mm) m 10/15
- Lungh. max scarico fumi sdoppiato (Ø 80+80 mm)## m 40
- Altezza x Larghezza x Profondità mm 700 x 400 x 300
- Peso kg 31,5
- Contenuto d’acqua della caldaia l 2
